Der xLift

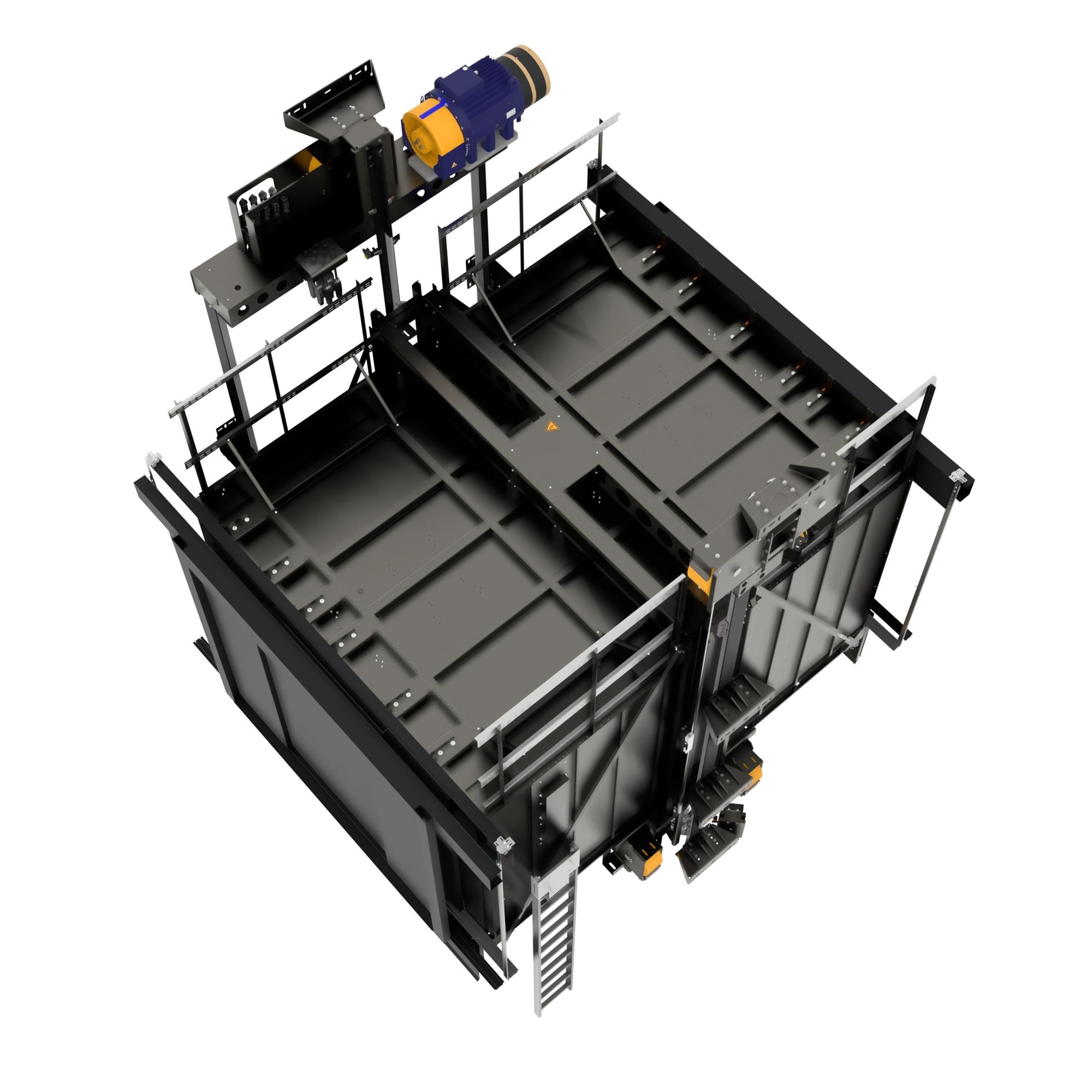

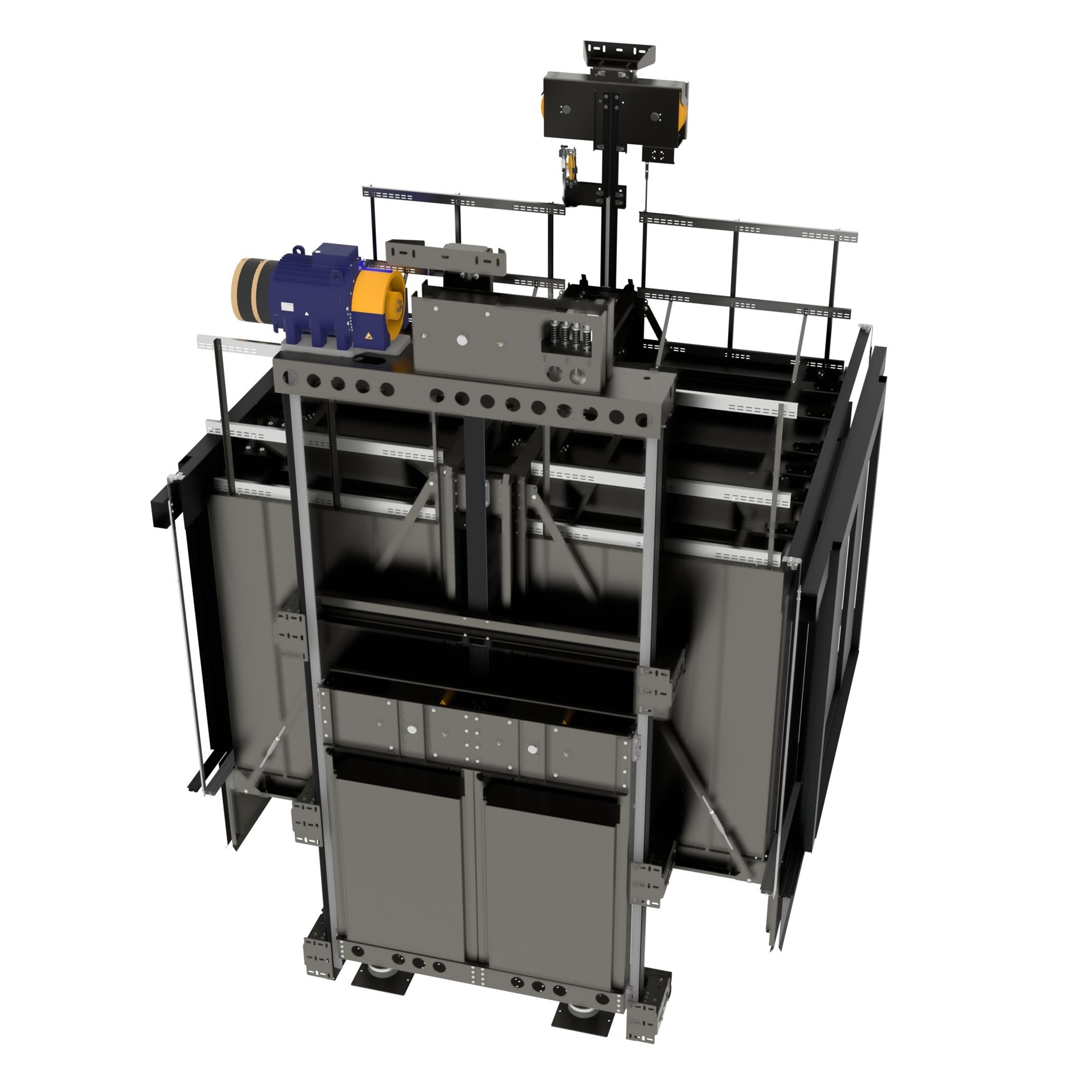

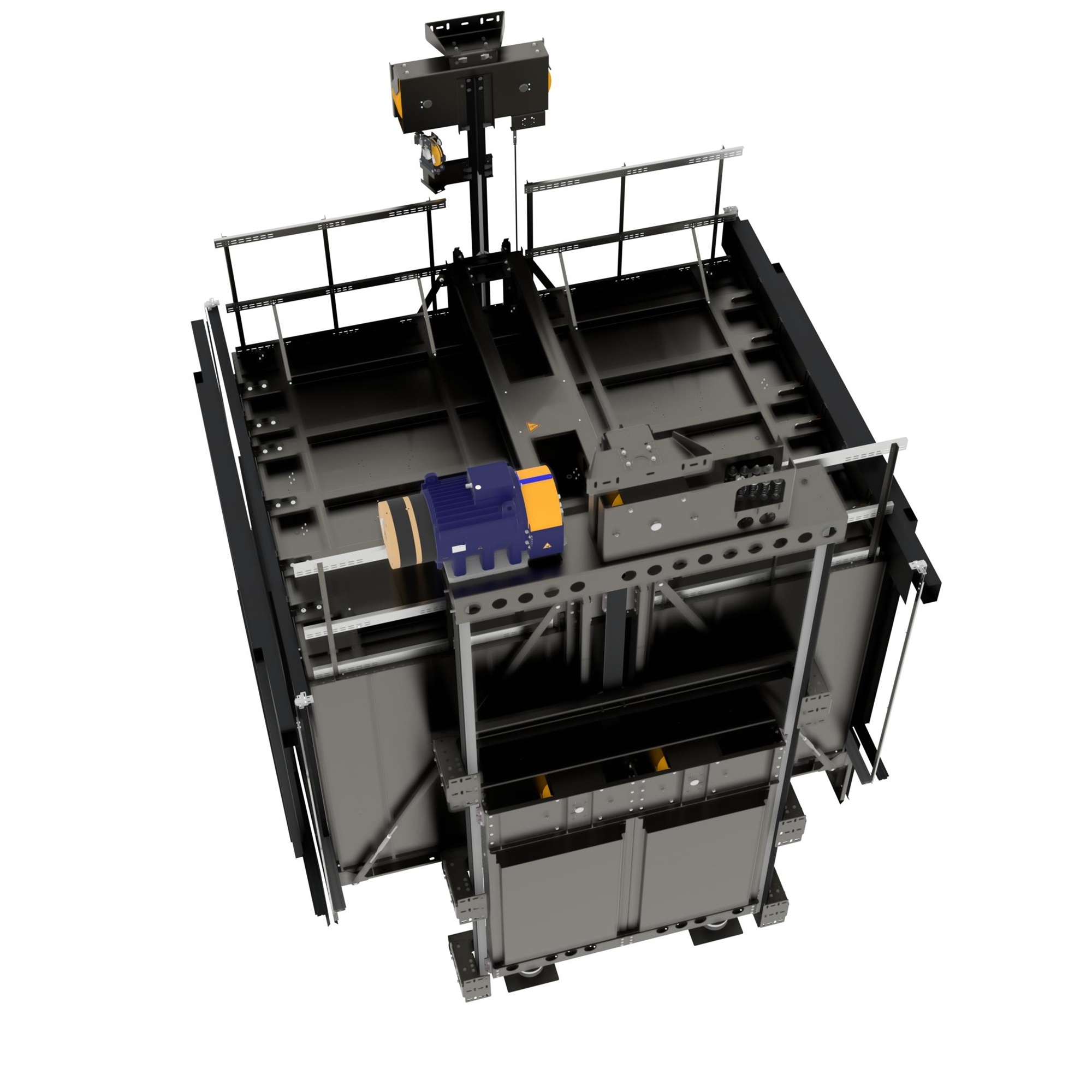

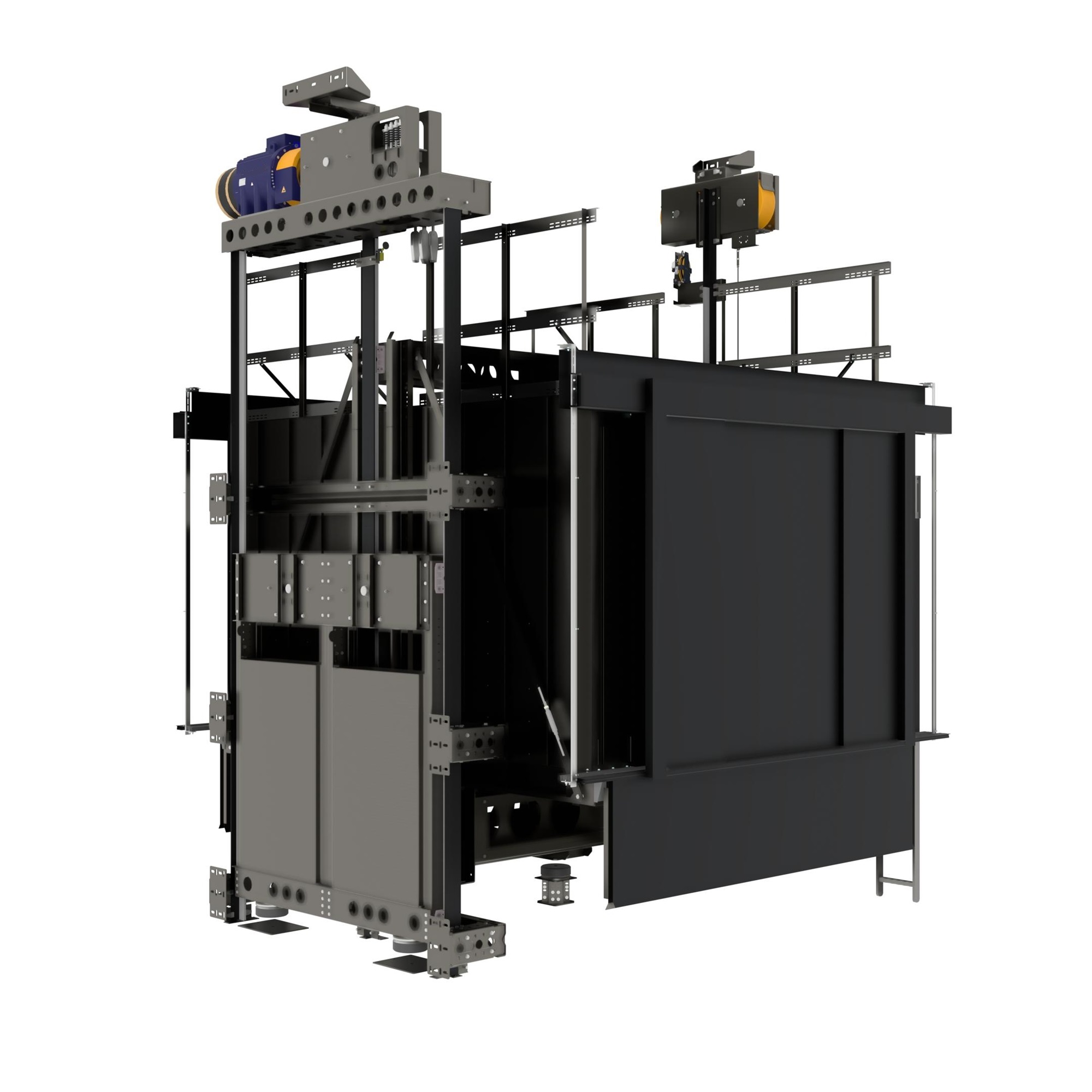

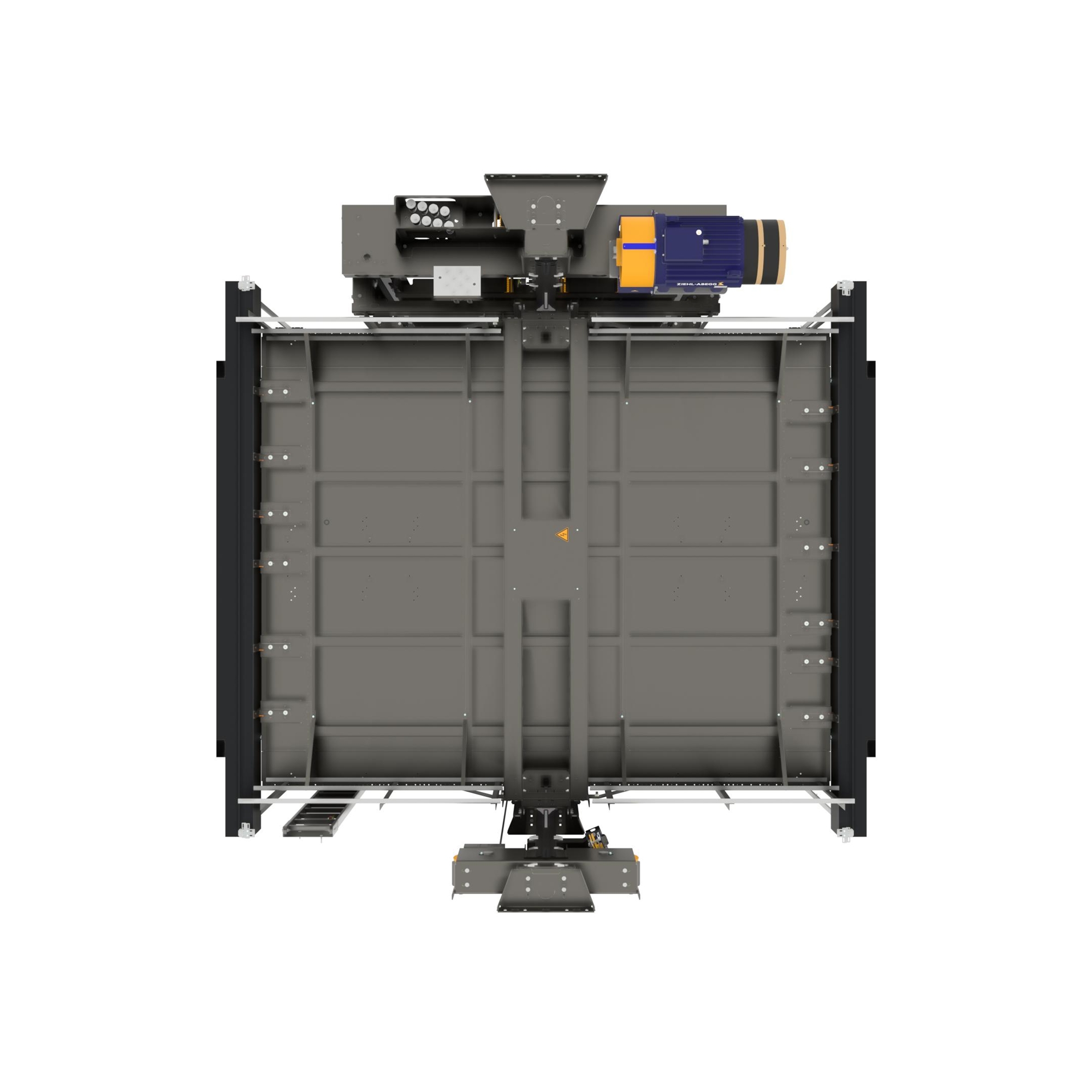

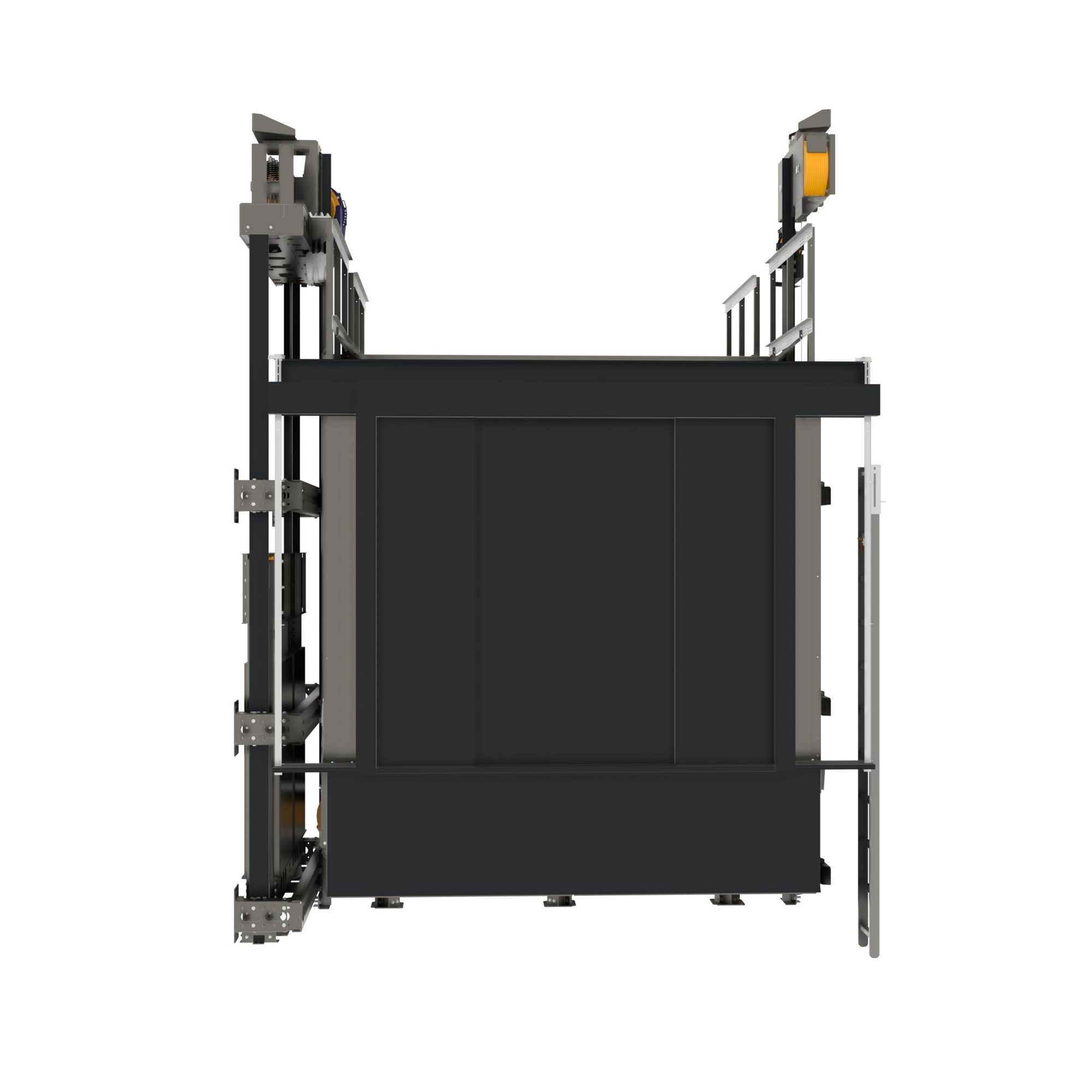

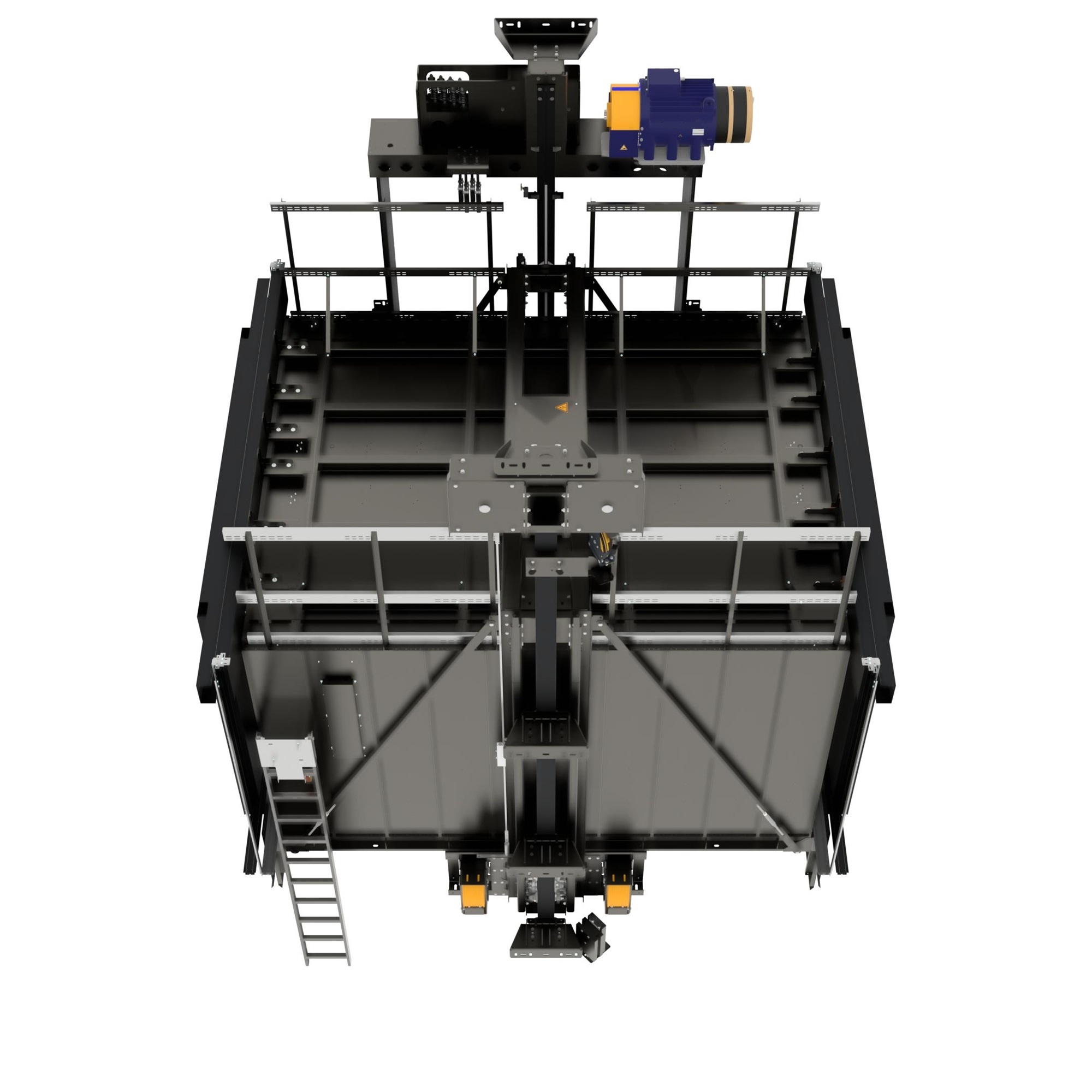

Der xLift ist ein 4:1 aufgehängter, zentral geführter, maschinenraumloser Personen- und Lastenaufzug mit frequenzgeregeltem, getriebelosem Antrieb und wurde speziell für industrielle Anwendungen entwickelt. Er kann mit zwei verschiedenen Antriebsgrößen ausgestattet werden und eignet sich besonders für den Transport schwerer Lasten und großer Objekte. Er vereint hohen Fahrkomfort mit modernster, energieeffizienter Antriebstechnologie. Optional ist der xLift auch als Feuerwehraufzug gemäß geltender Vorschriften verfügbar.

Der xLift ist in fast allen frei wählbaren Kabinenlayouts verfügbar, beginnend bei einer Kabinentiefe von 3.000 mm, einer Tragfähigkeit von 3.000 kg bis 6.500 kg und Geschwindigkeiten von 0,5 m/s bis 1,6 m/s. Abhängig von Tragfähigkeit, Geschwindigkeit und optionaler Kabinenausstattung können Schachtgruben optional auf 1.200 mm reduziert und Schachtköpfe auf 3.800 mm minimiert werden.

Der xLift ist mit Stahlseilen ausgestattet. Die maximale Förderhöhe beträgt 45 m.

Stark, stärker, xLift!

Der xLift ist in fast allen frei wählbaren Kabinenlayouts verfügbar, beginnend bei einer Kabinentiefe von 3.000 mm, einer Tragfähigkeit von 3.000 kg bis 6.500 kg und Geschwindigkeiten von 0,5 m/s bis 1,6 m/s. Abhängig von Tragfähigkeit, Geschwindigkeit und optionaler Kabinenausstattung können Schachtgruben optional auf 1.200 mm reduziert und Schachtköpfe auf 3.800 mm minimiert werden.

Der xLift ist mit Stahlseilen ausgestattet. Die maximale Förderhöhe beträgt 45 m.

Alle auf den folgenden Seiten aufgeführten Kabinenoptionen sowie das individuelle iLift-DESIGN-Programm stehen ebenfalls für den xLift zur Verfügung.

Technische Daten – Übersicht

Standard
Nennlast Von 630 kg bis 3.000 kg bei variablen Kabinenlayouts
Förderhöhe Bis zu 80 m, von 2 bis 26 Haltestellen
Geschwindigkeit 1,0 m/s bis 2,5 m/s
Türarten Mittel- oder seitliche Öffnung
Schachtgruben Ab 550 mm (optional), abhängig von Tragfähigkeit, Geschwindigkeit und Kabinenausführung
Schachtköpfe Ab 2.500 mm (optional), abhängig von Tragfähigkeit, Geschwindigkeit und Kabinenausführung
Antriebseinheit getriebelos, frequenzgeregelt (im Schachtkopf)
Steuerung Plug-and-Play-Prozessor mit MPK4i-Technologie in der obersten Haltestelle, montiert in einem separaten Schaltschrank (400 × 230 × 2.000 mm).
Materialausführung grundiert oder aus gebürstetem Edelstahl.
Funktionen Gegensprechanlage zwischen Kabine und Steuerschrank
Notfallrettung mit Anzeige von Geschwindigkeit, Fahrtrichtung und Türzone
Vorschriften EN 81-20, EN 81-50, EN 81-58, ARL 2014/33/EG
Optionen
Funktionen
  • Durchgehende Kabine
  • Gegensprechanlage für Empfangspersonal
  • Automatische Evakuierung zur nächsten Etage mit Türöffnungsfunktion
  • Steuerschrank bis zu 15 m von der oberen Haltestelle FFL
  • Controller im Türrahmen, vertikal bis zu 15 m konfigurierbar auf der unteren Ebene
  • Steuerung bis zu einer Gruppe von 4 Aufzügen
  • Aufzugsüberwachung
  • Kabinenlüfter, optional über Knopf im Bedienfeld oder automatisch während der Fahrt bei Überfahrt
Vorschriften EN 81-70, EN 81-71, EN 81-73, GOSTP53780-2010

Produktspezifikationen

sLift
Tragfähigkeit (Q) Kg 630 < Q ≤ 1,250 1.250 < Q ≤ 1,600 1,600 < Q ≤ 2,000 2,000 < Q ≤ 3,000
Aufhängung 2:1
Geschwindigkeit m/s 1.0 bis 2.5
Maximale Förderhöhe m 80
Seildurchmesser mm 6.5 (Stahlseil) 8 / 10 (Stahlseil)
Kabine
Kabinenbreiten (CW) mm 700 – 2,300 1,400 – 2,900
Kabinentiefen (CD) mm 1,400 – 2,600 2,000 – 2,400
Kabinenhöhen (CH) mm 2,000 – 2,500 2,000 – 2,800
Türen
Türbreiten mm 700 – 2,500
Türhöhen mm 2,000 – 2,400
Türtypen T2 / T3 / C2 / C4 T2 / T3 / C2 / C4 / C6
Durchladung Optional
Schacht
Schachtbreiten mm KB + 550 KB + 640 KB + 720 KB + 880
Schachttiefen – Türtyp T2 und C4 mm CD + 325
Schachttiefen – Türtyp T2 und C4 mit Durchladung mm CD + 530
Schachttiefe T3 / C6 Türtyp mm KT + 415
Schachttiefe mit Durchladerkabine, Türtyp T3 / C6 mm KT + 710
Schachttiefen – Türtyp C2 mm CD + 255
Schachttiefen – Türtyp C2 mit Durchladung mm KT + 390
Schachtgrube (Standard) mm ≥ 550 (1,050) ≥ 750 (1,050) ≥ 950 (1,050)
Schachtkopf (Standard) mm ≥ 2,500 (KH + 1,200) ≥ 2,750 (KH + 1,450)

Die jeweilige Kabinenhöhe beschreibt das Maß bis zur Rohdecke. Abgehängte Decken müssen hiervon abgezogen werden und reduzieren das lichte Maß entsprechend.
T = Teleskoptür (Öffnung links oder rechts), C = mittig öffnende Tür, 2/3/4/6 = Anzahl der Türflügel.
Einige Kombinationen sind nicht möglich..
