Der rLift:

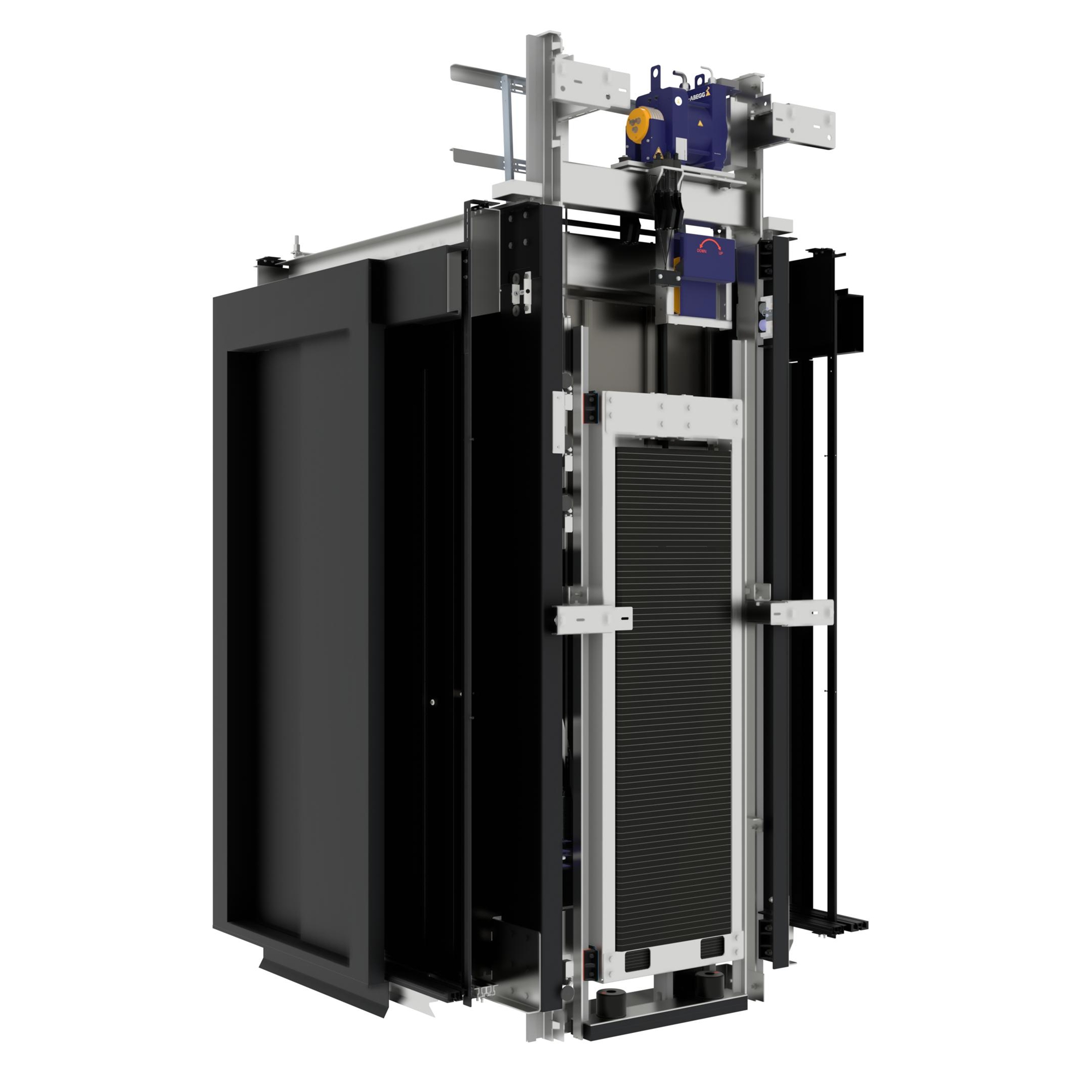

Der rLift ist ein 2:1 aufgehängter, seitlich geführter, maschinenraumloser Personenaufzug mit frequenzgeregeltem, getriebelosem Antrieb. Er wurde speziell für Bestands- und Neubauten mit besonderen räumlichen Anforderungen entwickelt. Er kann mit drei verschiedenen Antriebsgrößen ausgestattet werden und kombiniert die freie Wahl der Zugangsseiten mit modernster, energieeffizienter Antriebstechnologie.

Der rLift ist in nahezu allen frei wählbaren Kabinenlayouts erhältlich – abhängig von der Antriebsseite – bei einer Kabinentiefe ab 700 mm oder 900 mm, einer Tragfähigkeit von 225 kg bis 1.250 kg und einer Geschwindigkeit von 1 m/s. Je nach Tragfähigkeit und optionaler Kabinenausstattung können Schachtgruben auf 250 mm reduziert und Schachtköpfe auf 2.550 mm minimiert werden.

Standardmäßig ist der rLift mit beschichteten Stahlseilen ausgestattet. Optional ist er für größere Schächte auch mit massiven Stahlseilen als Modell rsLift erhältlich. Die auf den folgenden Seiten angegebenen Daten beziehen sich auf die Version mit beschichteten Stahlseilen. Die maximale Förderhöhe beider Modelltypen beträgt 45 m.

Neben seitlich angeordneten Zugängen eignet sich der rLift besonders für sehr flache Schachtgruben sowie für Sonderanforderungen an transparente Kabinenverglasungen in Kombination mit Glasschächten.

Grundsätzlich sind alle auf den folgenden Seiten aufgeführten Kabinenausstattungsoptionen sowie das individuelle iLift DESIGN-Programm auch für den rLift und den rsLift verfügbar.

rLift – Technische Merkmale

Nennlast Von 225 kg bis 1.250 kg bei variablen Kabinenlayouts
Förderhöhe Bis zu 45 m, von 2 bis 19 Haltestellen
Geschwindigkeit 1,0 m/s
Türarten Zentral- und einseitig öffnend
Schachtgruben Ab 250 mm (optional), abhängig von Tragfähigkeit, Geschwindigkeit und Kabinenausführung
Schachtköpfe Ab 2.550 mm (optional), abhängig von Tragfähigkeit, Geschwindigkeit und Kabinenausführung
Antriebseinheit Getriebelos, frequenzgeregelt (im Schachtkopf installiert)
Steuerung Plug-and-Play, moderne MPK4i-Steuerungstechnologie, montiert in einem separaten Steuerschrank (2.000 mm H × 400 mm B × 230 mm T) auf der obersten Haltestelle, mit grundierter Oberfläche oder in gebürstetem Edelstahl erhältlich.
Funktionen
  • Gegensprechanlage zwischen Kabine und Steuerschrank
  • Notfallrettung mit Anzeige von Geschwindigkeit, Fahrtrichtung und Türzone
Vorschriften EN 81-20, EN 81-50, EN 81-58, RL 2014/33/EU
Optionen
Funktionen
  • Durchgehende Kabine
  • Gegensprechanlage für Empfangspersonal
  • Automatische Evakuierung zur nächsten Etage mit Türöffnungsfunktion
  • Steuerschrank bis zu 15 m von der oberen Haltestelle FFL
  • Controller im Türrahmen, vertikal bis zu 15 m konfigurierbar auf der unteren Ebene
  • Steuerung bis zu einer Gruppe von 4 Aufzügen
  • Aufzugsüberwachung
  • Kabinenlüfter, optional über Knopf im Bedienfeld oder automatisch während der Fahrt bei Überfahrt
Vorschriften EN 81-70, EN 81-71, EN 81-73, GOST R 53780-2010

Variantenspezifikationen

rLift
Nennlast (Q) Kg 225 ≤ Q ≤ 450 450 < Q ≤ 630 630 < Q ≤ 1,250
Aufhängung   2:1
Geschwindigkeit m/s 1.0
Maximale Förderhöhe m 45
Seildurchmesser mm 6,5 (beschichtet)
Kabine   Antriebsseite 2 oder 4 Antriebsseite 3 Antriebsseite 2 oder 4 Antriebsseite 3 Antriebsseite 2 oder 4 Antriebsseite 3
Kabinenbreite (CW) mm 700 – 1,400 1,000 – 1,650 900 – 1,380 1,200 – 1,850 1,000 – 1,500 1,360 – 2,100
Kabinentiefe (CD) mm 1,000 – 1,650 700 – 1,400 1,200 – 1,850 900 – 1,380 1,360 – 2,100 1,000 – 1,500
Kabinenhöhe (CH) mm 2,000 – 2,500
Türen
Türbreite mm 700 – 1,400
Türhöhe mm 2,000 – 2,400
Türtyp
  • T2 / C2 / C4
  • T2 – Teleskopische 2-teilige Türen
  • C2 – Zentrale 2-teilige Türen
  • C4 – Zentrale 4-teilige Türen
Durchgehende Kabine   Bis zu 3 Türen
Schacht
Schachtbreite mm CW + 470 CW + 200 (mindestens. 1,100) CW+ 470 CW + 200 (mindestens. 1,250) CW + 470 CW + 200 (mindestens. 1,400)
Schachttiefe – T2 / C4 Türtyp mm CD + 350 CD + 635 CD + 350 CD + 635 CD + 350 CD + 635
Schachttiefe bei durchgehender Kabine – T2 / C4 Türtyp mm CD + 530 n/a CD + 530 n/a CD + 530 n/a
Schachttiefe – C2 Türtyp mm CD + 255 CD + 565 CD + 255 CD + 565 CD + 255 CD + 565
Schachttiefe bei durchgehender Kabine – C2 Türtyp mm CD + 390 n/a CD + 390 n/a CD + 390 n/a
Schachtgrube (Standard) mm ≥ 250 (1,050)
Schachtkopf (Standard) mm ≥ 2,550 (CH + 1,200)

Hinweis: Die Kabinenhöhe bezieht sich auf die Rohdecke. Abgehängte Decken verringern die Durchgangshöhe innerhalb der Kabine entsprechend.

T = Teleskoptüren (links- oder rechtsöffnend), C = Zentral öffnende Türen, 2/3/4/6 = Anzahl der Türflügel

Bestimmte Kombinationen sind nicht möglich.
